Hourdis
L’élément de plancher en béton armé ou précontraint est l’un des piliers les plus importants de la construction moderne. Il est l’une des solutions des plus rapides et plus fiables pour constituer un plancher entre deux étages de maçonneries lors de l’élaboration d’une nouvelle construction. Les hourdis se posent directement sur les murs porteurs et sont solidarisés entre eux grâce à une chape de compression.
Nos deux fournisseurs (DAERDEN et PREBEL) nous permettent de répondre à tous vos besoins suivant les spécificités du chantier (épaisseur-longueur-résistance-finition). Dans les hourdis, tant armés que précontraints, une distinction est également ainsi faite entre ceux avec une face inférieure lisse ou rugueuse, en fonction de leur application.
Tous ces hourdis sont disponibles sur commande chez Hansez-Dalem. Le placement des éléments de plancher est réalisé au moyen d’un camion-grue. Hansez-Dalem dispose de trois grues capables de placer des hourdis de maximum 6 m à une distance de 21 m.
La gamme des hourdis - disponible sur commande par Hansez-Dalem
Les éléments de plancher avec une face inférieure larmée brute (rugueuse) ont une largeur de 30 ou 60 cm et une hauteur de 13 ou 16 cm. Ils sont placés côte à côte et on y coule, si nécessaire, une dalle de compression. Ces éléments seront plâtrés ultérieurement. La rugosité de la face inférieure garantit une bonne adhésion entre le béton et le plafonnage. Les éléments de plancher avec une face inférieure larmée brute sont surtout appliqués dans la construction d’habitations.
Les éléments de plancher avec une face inférieure lisse ont une largeur de 30 ou 60 cm et une hauteur de 13 ou 16 cm. Ils sont placés côte à côte et on y coule, si nécessaire, une dalle de compression. Ultérieurement, ces éléments restent apparents, mais peuvent également être peints. Ils sont surtout appliqués dans les caves et les garages de même que dans les halls industriels et la construction de bureaux.
Hourdis en béton armé – DAERDEN ou PREFER ou  |
Dénomination |
Caractéristiques |
Schéma |
R60/13
Hourdi béton rugueux 60 cm/13 cm
|
- Largeur: 60 cm
- Épaisseur: 13 cm
- Longueur: 80 – 540 cm (par 10 cm) *
- Résistance au feu: REI 60 min
- Poids : 230 kg/m²
- Béton de remplissage: 9 litres/m²
|
 |
R60/16
Hourdi béton rugueux 60cm/16cm
|
- Largeur: 60 cm
- Épaisseur: 16 cm
- Longueur: 80 – 640 cm (par 10 cm) *
- Résistance au feu: REI 60 min
- Poids : 270 kg/m²
- Béton de remplissage: 14 litres/m²
|
 |
GL60/13
Hourdi béton lisse 60cm/13cm
|
- Largeur: 60 cm
- Épaisseur: 13 cm
- Longueur: 80 – 540 cm (par 10 cm) *
- Résistance au feu: REI 60 min
- Poids : 230 kg/m²
- Béton de remplissage: 9 litres/m²
|
 |

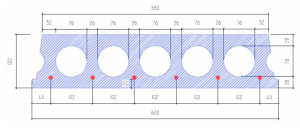

GL60/16
Hourdi béton lisse 60cm/16cm
|
- Largeur: 60 cm
- Épaisseur: 16 cm
- Longueur: 80 – 640 cm (par 10 cm) *
- Résistance au feu: REI 60 min
- Poids : 270 kg/m²
- Béton de remplissage: 12 litres/m²
|
 |
Hourdis en béton précontraint – ECHO |
Dénomination |
Caractéristiques |
Schéma |
HPR 14/60 – HPL 14/60
Hourdi béton rugueux précontraint 60cm/14cm
Hourdi béton lisse précontraint 60cm/14cm
|
- Largeur: 60 cm
- Épaisseur: 13.5 cm
- Longueur: 80 – 650 cm (par 10 cm) *
- Résistance au feu: REI 60 min
- Poids : 223 kg/m²
- Béton de remplissage: 8.8 litres/m²
|
 |

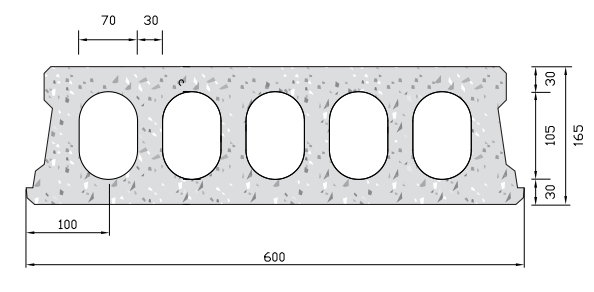

HPR 17/60 – HPL 17/60
Hourdi béton rugueux précontraint 60cm/17cm
Hourdi béton lisse précontraint 60cm/17cm
|
- Largeur: 60 cm
- Épaisseur: 16.5 cm
- Longueur: 80 – 725 cm (par 10 cm) *
- Résistance au feu: REI 60 min
- Poids : 248 kg/m²
- Béton de remplissage: 11.5 litres/m²
|
 |
* Longueurs supérieures disponibles sur étude
Nous préconisons le placement d’une dalle de compression au-dessus des éléments de plancher.
- Une bonne dalle de compression assure une plus grande rigidité, réduisant ainsi la flèche.
- Le placement d’une dalle de compression correcte assure une meilleure distribution des charges ponctuelles et linéaires
- L’effet diaphragme horizontal des planchers et des toitures joue un rôle important dans la stabilité d’un bâtiment. Il assure le transfert et la distribution des forces horizontales sur la construction vers les composantes de stabilité tels que les murs, les colonnes et les poutres. Une bonne dalle de compression contribue à un meilleur effet diaphragme de l’entièreté du plancher.
- Une dalle de compression contribue également à un meilleur confort acoustique.
Méthode et plan de pose des hourdis
 |
|

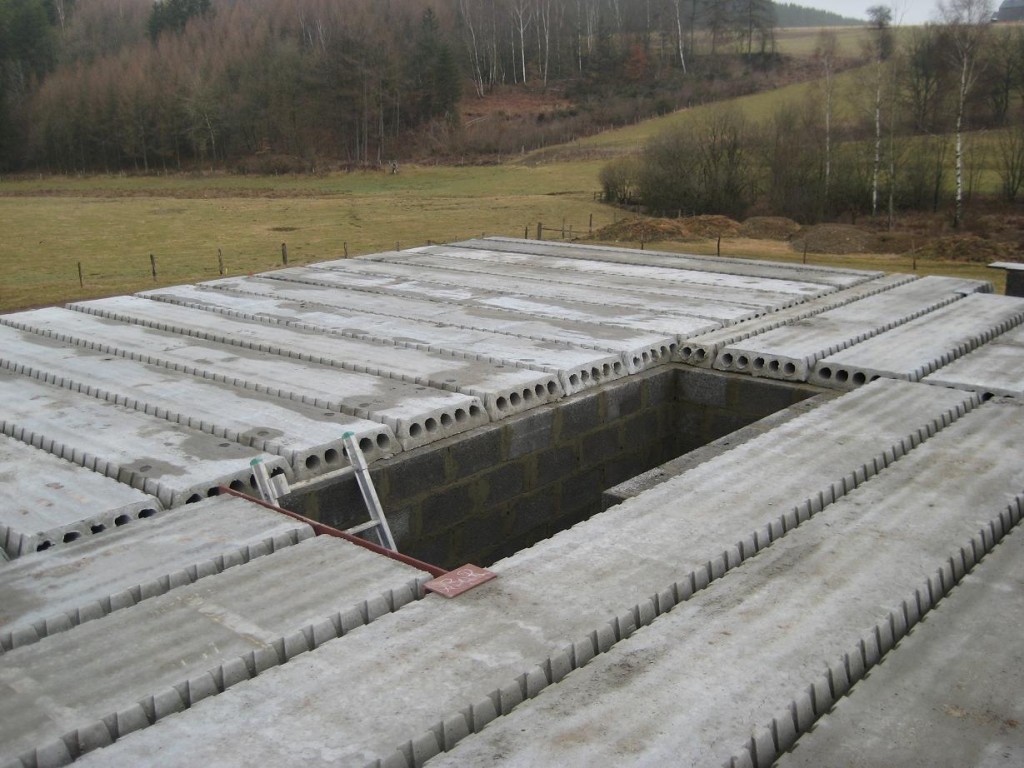

LA POSE DES HOURDIS
Les hourdis se posent directement sur les murs porteurs et sont solidarisés entre eux grâce à une chape de compression. L’appui minimum d’un hourdis est de 7 cm. Mais en règle générale, on compte 10 cm d’appui. Pour calculer la longueur du hourdis, on prend donc la mesure libre entre appuis à laquelle on ajoute 2 fois 10 cm. Les hourdis sont disponibles de 10 en 10 cm.
Le placement des éléments de plancher est réalisé au moyen d’un camion-grue. Hansez-Dalem dispose de trois grues capables de placer des hourdis de maximum 6 m à une distance de 21 m.
|
LE PLAN DE POSE
Etant donné l’importance du plancher dans une maison, il est indispensable de faire calculer par un ingénieur le type de hourdis nécessaire suivant l’utilisation (garage, présence de cloisons, utilisation intensive, surcharge importante), surtout si le plancher à réaliser nécessite des hourdis d’une longueur conséquente. C’est lui qui déterminera le type d’armatures du hourdis, ainsi que la chape de compression éventuelle à réaliser. Ce service est offert par le fabricant des hourdis.
|
Les accessoires pour hourdis
Sont également disponibles chez Hansez-Dalem de stock ou sur commande:

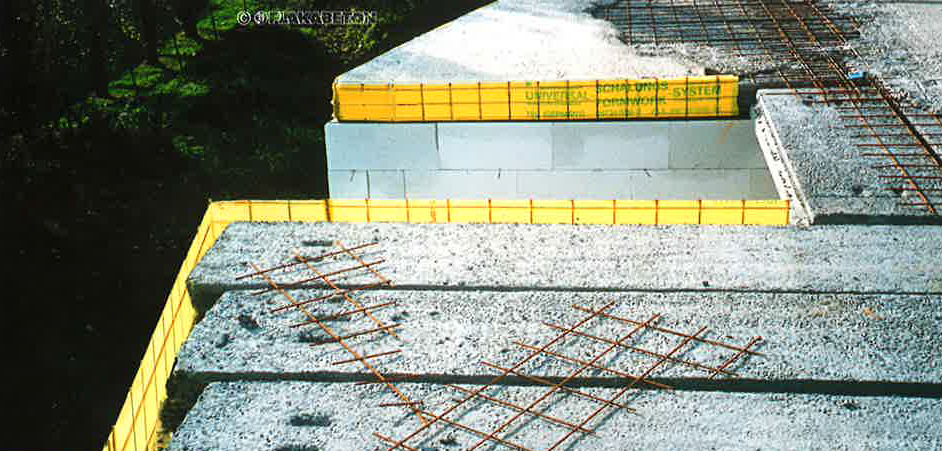

- Coffrages perdus « Pecafil » 13 cm – 18 cm

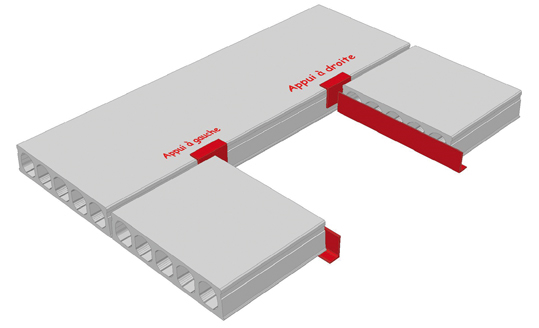

- Chevêtres gauches, droites ou doublés pour évidements dans le plancher

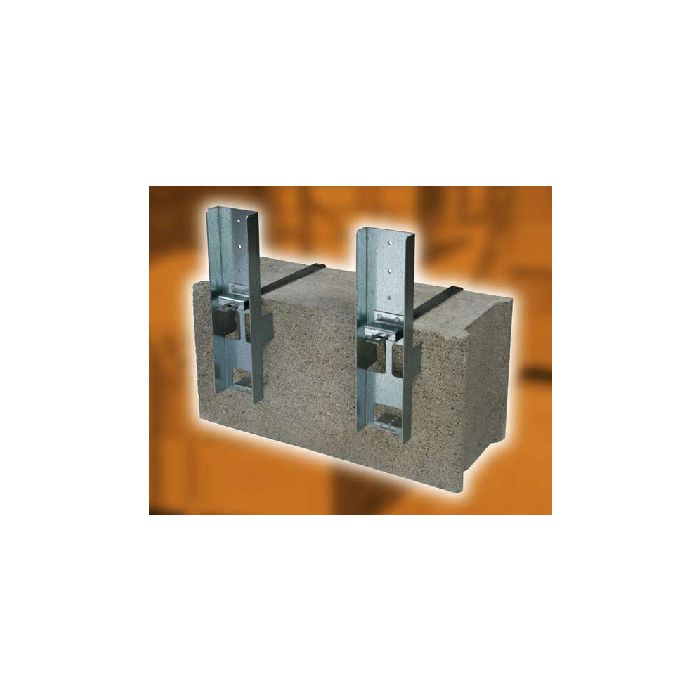

- Système de coffrage Plaka Clamp avec sabot réutilisable
